NPT Man / Kvinna Adapter

NPT (National Pipe Thread Adapter) är den mest populära typen av tätning för tryckkalibreringssystem i USA och Kanada. NPT-manliga adaptrar har en avsmalnande gänga som klämmer in i den kvinnliga NPT-adaptern. De förseglar på grund av "out of principle" -principen, vilket innebär att hanen sträcker honanpassningen tills det är så mycket kraft att anslutningen kan hålla tryck. En av utmaningarna med den här konstruktionen är att om du kopplar ihop rostfritt stål till rostfritt stål, kan överdriven eller dålig smörjning ge gauling och skada på trådarna. Gänga tätningsmedel behövs för att täta men endast 2 varv av gänga tätningsmedel krävs. Något mer än det och tätningen kan läcka runt trådtätningsmedlet

√ Precisionsrörsdelar för instrumentering och processkontroll
√ Fina trådar konstruerade för att säkerställa läckagefria och tillförlitliga system
√ Manliga trådar är skyddade med plastlock
√ Olika material, inklusive SS316, mässing och kolstål
√ Många val av anslutningar och konfigurationer finns tillgängliga
√ Kvinna NPT till samma storlek manlig NPT

NPT-anslutningsdetaljerna kommer i trådstorlekar från 1 / 8NPT till 2NPT beroende på de angivna monteringsalternativen. Vi erbjuder ett omfattande sortiment av hydrauliska adaptrar som finns i många storlekar, konfigurationer och kvaliteter. Våra adaptrar används ofta i högt krävande induströr och är noggranna och har nära toleranser och mycket exakta dimensioner. Vi erbjuder även premiumkvalitetsadaptrar i anpassade specifikationer.

√ Artikelnummer: 1N (NPT Male)
√ Adapterstandarder: SAEJ514, SAE J1453, BSI 5200, DIN2353, DIN3865
√ Adaptertyper: JIC-serien, ORFS-serien, Metriska serien, NPT-serien, BSP-serien, etc.
√ MOQ: återproducerad produkt behöver 300pcs ett objekt
√ Leveranstid: Inom en vecka för lagerprodukter; två veckor för producerade

Hydrauliska NPT Male Adapters Drawing

Teknisk data tabell

	TRÅD		MÅTT
DEL NR.	E	F	en	B	S1	L
1-N-02	Z1 / 8" X27	Z1 / 8" X27	10	10	12	26
1 N-02-04	Z1 / 8" X27	Z1 / 4" X18	10	14	14	30
1 N-02-06	Z1 / 8" X27	Z3 / 8" X18	10	14	17	30
1-N-04	Z1 / 4" X18	Z1 / 4" X18	14	14	14	34
1 N-04-06	Z1 / 4" X18	Z3 / 8" X18	14	14	17	34
1 N-04-08	Z1 / 4" X18	Z1 / 2" X14	14	19	22	41.6
1-N-06	Z3 / 8" X18	Z3 / 8" X18	14	14	17	34
1 N-06-08	Z3 / 8" X18	Z1 / 2" X14	14	19	22	41
1-N-08	Z1 / 2" X14	Z1 / 2" X14	19	19	22	46
1 N-08-12	Z1 / 2" X14	Z3 / 4" X14	19	19.5	27	47
1-N-12	Z3 / 4" X14	Z3 / 4" X14	19.5	19.5	27	48
1 N-12-16	Z3 / 4" X14	Z1" X11.5	19.5	24	36	53
1-N-16	Z1" X11.5	Z1" X11.5	24	24	36	58
1 N-16-20	Z1" X11.5	Z1.1 / 4" X11.5	24	25	46	62
1-N-20	Z1.1 / 4" X11.5	Z1.1 / 4" X11.5	25	25	46	63
1 N-20-24	Z1.1 / 4" X11.5	Z1.1 / 2" X11.5	25	25	50	65
1-N-24	Z1.1 / 2" X11.5	Z1.1 / 2" X11.5	25	25	50	65
1 N-24-32	Z1.1 / 2" X11.5	Z2" X11.5	25	29	70	72
1-N-32	Z2" X11.5	Z2" X11.5	29	29	70	75

7N9 är för 90 grader NPT kvinnliga adapterns fittings som används i stor utsträckning i hydrauliska delar. YH är en fullleverantör av hydrauliska adapterprodukter som ger konkurrenskraftig prissättning, överlägsen service och snabb leverans. Vi levererar högkvalitativa hydrauliska adapterprodukter och tilläggstjänster till kunder över hela världen.

√ Artikelnummer: 7N9 (90 grader NPT kvinnlig)
√ YH produktionsprocess: materialförberedelse; instrument svarv bearbetning; CNC maskin bearbetning; avlägsna gräs och föroreningar zinkplätering; kontroll av kvalitet och kvantiteter förpackning; leveransvaror kundservice (om behov)
√ Material: Mild Stål; Rostfritt stål; Mässing
√ Certifikat: ISO9001: 2008

NPT kvinnlig trådadapterdragning

Teknisk data tabell

	TRÅD		MÅTT
DEL NR.	E	F	en	S1
7N9-02	Z1 / 8" X27	Z1 / 8" X27	20	17
7N9-02-04	Z1 / 8" X27	Z1 / 4" X18	20	19
7N9-04	Z1 / 4" X18	Z1 / 4" X18	22.5	19
7N9-06	Z3 / 8" X18	Z3 / 8" X18	26	22
7N9-08	Z1 / 2" X14	Z1 / 2" X14	31	27
7N9-12	Z3 / 4" X14	Z3 / 4" X14	34	33
7N9-16	Z1" X11.5	Z1" X11.5	42	41
7N9-20	Z1.1 / 4" X11.5	Z1.1 / 4" X11.5	48	50
7N9-24	Z1.1 / 2" X11.5	Z1.1 / 2" X11.5	53	60
7N9-32	Z2" X11.5	Z2" X11.5	62	70

1JN9 fittings är 90 ° JIC manliga 74 ° kon till NPT-gänga. JIC-armaturer är en typ av flarefäste bearbetad med en 37-graders fläns sitsyta. Dessa beslag används i stor utsträckning vid bränsleleverans och vätskekraftapplikationer, speciellt där extremt högt tryck är inblandat. YH tillverkar dessa tillbehör till den bästa kvaliteten som krävs. Detaljerna visas nedan för din referens. Eventuella förslag eller kommentarer, var god upplysa oss.

√ Artikelnummer: 1JN9 (90 ° JIC Man 74 ° Cone to NPT Male)
√ Storlekar: från 02 till 32 typer är involverade i YH-produktion dagligen
√ Leveranstid: mindre än 10 dagar för lagervaror; inte mindre än 40 dagar för en order liten eller stor.
√ Leveransport: Ningbo (närmaste), Shanghai; guangzhou; som kund krävs
√ Valuta: USD; Euro; RMB; som faktura sagt

JIC till NPT Monterings Ritning

Teknisk data tabell

	TRÅD		MÅTT
DEL NR.	E	F	en	B	S1
1JN9-04-02	U7 / 16" X20	Z1 / 8" X27	26.5	23.5	11
1JN9-04	U7 / 16" X20	Z1 / 4" X18	29	27	14
1JN9-04-06	U7 / 16" X20	Z3 / 8" X18	29	30	17
1JN9-05-02	U1 / 2" X20	Z1 / 8" X27	26.5	23.5	11
1JN9-05-04	U1 / 2" X20	Z1 / 4" X18	29	27	14
1JN9-05-06	U1 / 2" X20	Z3 / 8" X18	29	30	17
1JN9-06	U9 / 16" X18	Z3 / 8" X18	22	22	17
1JN9-06-04	U9 / 16" X18	Z1 / 4" X19	29	27	14
1JN9-06-08	U9 / 16" X18	Z1 / 2" X14	37	37	22
1JN9-08-04	U3 / 4" X16	Z1 / 4" X18	33	33	19
1JN9-08-06	U3 / 4" X16	Z3 / 8" X18	33	33	19
1JN9-08	U3 / 4" X16	Z1 / 2" X14	37	37	22
1JN9-08-12	U3 / 4" X16	Z3 / 4" X14	43	43	27
1JN9-10-06	U7 / 8" X14	Z3 / 8" X18	37	37	22
1JN9-10-08	U7 / 8" X14	Z1 / 2" X14	37	37	22
1JN9-10-12	U7 / 8" X14	Z3 / 4" X14	43	43	27
1JN9-12-08	U1.1 / 16" X12	Z1 / 2" X14	43	43	27
1JN9-12	U1.1 / 16" X12	Z3 / 4" X14	43	43	27
1JN9-12-16	U1.1 / 16" X12	Z1" X11.5	37	37	33
1JN9-16-12	U1.5 / 16" X12	Z3 / 4" X14	52	47	33
1JN9-16	U1.5 / 16" X12	Z1" X11.5	52	47	33
1JN9-16-20	U1.5 / 16" X12	Z1.1 / 4" X11.5	56	59	44
1JN9-16-24	U1.5 / 16" X12	Z1.1 / 2" X11.5	57	61	50
1JN9-20-16	U1.5 / 8" X12	Z1" X11.5	59	56	44
1JN9-20	U1.5 / 8" X12	Z1.1 / 4" X11.5	59	56	44
1JN9-20-24	U1.5 / 8" X12	Z1.1 / 2" X11.5	57	61	50
1JN9-24	U1.7 / 8" X12	Z1.1 / 2" X11.5	61	59	50
1JN9-24-20	U1.7 / 8" X12	Z1.1 / 4" X11.5	61	59	50
1JN9-32-24	U2.1 / 2" X12	Z1.1 / 2" X11.5	66	63	65
1JN9-32	U2.1 / 2" X12	Z2" X11.5	66	63	65

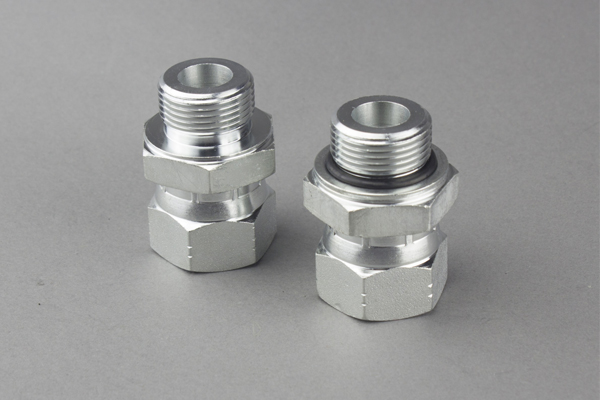

2NU rörbeslag är med NPT hane till NPSM kvinnlig 60 graders kontråd typ. Rördelar är komponenter som används för att ansluta, avsluta, styra flöde och ändra rörledningens riktning i många olika branscher. När du är intresserad av våra rördelar, överväg ansökan, eftersom det kommer att påverka materialtyp, form, storlek och önskad hållbarhet.

√ Artikelnummer: 2NU (NPT Male till NPSM Female 60 ° Cone)
√ Trådtyper: NPT, NPSM, JIC, BSP, BSPT, Metric, JIS, etc.
√ Priser: YH fittingspriser skiljer sig åt i typer, kvantiteter, material etc.
√ Valuta: USD, EURO, RMB, etc.
√ OEM-tjänst: tillgänglig för ritningar, prov eller krav som presenteras.
√ Betalningstid: 30% TT i förskott, 70% TT före leverans

NPSM Adapter Fittings Ritning

Teknisk data tabell

	TRÅD		MÅTT
DEL NR.	E	F	en	C	S1	S2
2NU-02	Z1 / 8" X27	Z1 / 8" X27	10	5.5	12	14
2NU-02-04	Z1 / 8" X27	Z1 / 4" X18	10	5.5	12	19
2NU-04-02	Z1 / 4" X18	Z1 / 8" X27	14	5.5	14	14
2NU-04	Z1 / 4" X18	Z1 / 4" X18	14	5.5	14	19
2NU-04-06	Z1 / 4" X18	Z3 / 8" X18	14	6.5	17	22
2NU-04-08	Z1 / 4" X18	Z1 / 2" X14	14	8	19	27
2NU-06	Z3 / 8" X18	Z3 / 8" X18	14	6.5	19	22
2NU-06-04	Z3 / 8" X18	Z1 / 4" X18	14	5.5	19	19
2NU-06-08	Z3 / 8" X18	Z1 / 2" X14	14	8	19	27
2NU-08	Z1 / 2" X14	Z1 / 2" X14	19	8	22	27
2NU-08-04	Z1 / 2" X14	Z1 / 4" X18	19	5.5	22	19
2NU-08-06	Z1 / 2" X14	Z3 / 8" X18	19	6.5	22	22
2NU-12	Z3 / 4" X14	Z3 / 4" X14	19.5	11.5	27	32
2NU-12-06	Z3 / 4" X14	Z3 / 8" X18	19.5	6.5	27	22
2NU-12-08	Z3 / 4" X14	Z1 / 2" X14	19.5	8	27	27
2NU-12-16	Z3 / 4" X14	Z1" X11.5	19.5	11.5	36	41
2NU-16-12	Z1" X11.5	Z3 / 4" X14	24	11.5	36	32
2NU-16	Z1" X11.5	Z1" X11.5	24	11.5	36	41
2NU-16-20	Z1" X11.5	Z1.1 / 4" X11.5	24	12	41	50
2NU-20-16	Z1.1 / 4" X11.5	Z1" X11.5	25	11.5	46	41
2NU-20	Z1.1 / 4" X11.5	Z1.1 / 4" X11.5	25	12	46	50
2NU-20-24	Z1.1 / 4" X11.5	Z1.1 / 2" X11.5	25	13	41	55
2NU-24-20	Z1.1 / 2" X11.5	Z1.1 / 4" X11.5	25	12	46	50
2NU-24	Z1.1 / 2" X11.5	Z1.1 / 2" X11.5	25	13	50	55
2NU-32	Z2" X11.5	Z2" X11.5	29	16	65	70

5N9 fittings är 90 graders armbåge NPT hane till NPT kvinnliga trådtyper. NPT-gängor är utformade med en gängvinkel på 60 grader och används för anslutning och tätning av rör till fittings i lågtrycksluft eller vätskor samt mekaniska fält. 5N9 fittings tillverkas med Eaton produktionsstandard som är känd i världen.

√ Artikelnummer: 5N9 (90 ° NPT Man till NPT Kvinna)
√ Gjutningsmetod: smidd (precisionsinvestering gjutning och CNC exakt bearbetad)
√ OEM service: tillgänglig på förfrågan
√ Kroppsmaterial: kolstål; rostfritt stål; annat material tillgängligt
√ Tillämpning: olja, gruvdrift, jordbruk, mat, kemi och annat industriområde.

90 grader amerikansk adapterteckning

Teknisk data tabell

	TRÅD		MÅTT
DEL NR.	E	F	en	B	S1
5N9-02	Z1 / 8" X27	Z1 / 8" X27	30	17.8	17
5N9-04-02	Z1 / 4" X18	Z1 / 8" X27	30	16.8	17
5N9-04	Z1 / 4" X18	Z1 / 4" X18	33	22.4	19
5N9-04-06	Z1 / 4" X18	Z3 / 8" X18	37	25	22
5N9-06	Z3 / 8" X18	Z3 / 8" X18	37	25	22
5N9-08	Z1 / 2" X14	Z1 / 2" X14	43	31.2	27
5N9-12-08	Z3 / 4" X14	Z1 / 2" X14	43	31.2	27
5N9-12	Z3 / 4" X14	Z3 / 4" X14	52	34.5	33
5N9-16	Z1" X11.5	Z1" X11.5	59	41.1	44
5N9-20	Z1.1 / 4" X11.5	Z1.1 / 4" X11.5	61	43.2	50
5N9-24	Z1.1 / 2" X11.5	Z1.1 / 2" X11.5	65	52.8	65
5N9-32	Z2" X11.5	Z2" X11.5	65	62	65
