7B-serien är BSP-kvinnliga trådtyper. Kompletta storlekar från 02 till 32 tillverkas i YH Hydraulic för att möta de flesta hydrauliska slangkraven. YH kan producera andra trådtyper som metriska, JIC, NPT, ORFS, JIS metriska, BSPT, etc. Vänligen maila till oss om du behöver några hydrauliska produkter, kan du hitta kompletta storlekar och typer i vår fabrik.
√ Artikelnummer: 7B (BSP Kvinna)
√ Storlekar: Från 02 till 32 kan tillverkas i YH Hydraulic
√ Beläggning: gul zinkpläterad; vit zinkpläterad; förkromat (silver)
√ Standard: Eaton produktionsstandard; andra är ok men behöver presentera artikelnummer.
√ Anpassad orientering: Vi kan erbjuda OEM-service med prov eller ritningar som tillhandahålls.
BSP Kvinna Adapter Fittings Ritning
Teknisk data tabell
| TRÅD | MÅTT | |||
| DEL NR. | E | F | L | S1 |
| 7B-02 | G1 / 8" X28 | G1 / 8" X28 | 22 | 14 |
| 7B-04 | G1 / 4" X19 | G1 / 4" X19 | 24 | 19 |
| 7B-06 | G3 / 8" X19 | G3 / 8" X19 | 26 | 22 |
| 7B-08 | G1 / 2" X14 | G1 / 2" X14 | 32 | 27 |
| 7B-10 | G5 / 8" X14 | G5 / 8" X14 | 36 | 30 |
| 7B-12 | G3 / 4" X14 | G3 / 4" X14 | 36 | 32 |
| 7B-16 | G1" X11 | G1" X11 | 40 | 41 |
| 7B-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 44 | 50 |
| 7B-24 | G 1.1 / 2" X11 | G 1.1 / 2" X11 | 45 | 55 |
| 7B-32 | G2" X11 | G2" X11 | 54 | 70 |
5B9-serien är 90 graders BSP-hane 60 graders sits med BSP-honsträngstyp. Komplett storlek produktion är inblandad i vår fabrik som är från 1/8 'till 1,1 / 4' '. Tekniska data visas på bordet. Vi välkomnar storleksskillnadstillverkning till kundernas krav. För att kontrollera vår kvalitet kan vi skicka mindre än 5 st prov för testning.
√ Artikelnummer: 5B9 (90 graders BSP hane 60 graders sits med BSP hona)
√ Relaterade produkter: 5B (rak typ); 5B4 (45 graders armbåge)
√ Material: 45 kolstål; 20 kolstål (mjukt stål); rostfritt stål; mässing; andra
√ Standard: Baserat på Winner (Eaton) produktion
√ Leverans: Inom 10 dagar eller enligt faktura gjord
√ Hamn: Ningbo (närmaste); Shanghai; guangzhou; andra
Armband BSP Adapter Fittings Ritning
Teknisk data tabell
| TRÅD | MÅTT | ||||
| DEL NR. | E | F | en | B | S1 |
| 5B9-02 | G1 / 8" X28 | G1 / 8" X28 | 30 | 28 | 17 |
| 5B9-04 | G1 / 4" X19 | G1 / 4" X19 | 33 | 33 | 19 |
| 5B9-06 | G3 / 8" X19 | G3 / 8" X19 | 37 | 37 | 22 |
| 5B9-08 | G1 / 2" X14 | G1 / 2" X14 | 43 | 43 | 27 |
| 5B9-12 | G3 / 4" X14 | G3 / 4" X14 | 52 | 47 | 33 |
| 5B9-16 | G1" X11 | G1" X11 | 59 | 55 | 44 |
| 5B9-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 60 | 56 | 50 |
BB i stället för BSP-man 60 graders sits med BSP kvinnliga 60 graders konte grenstrådar är en populär serie bland kunderna. YH tillhandahåller kompletta storlekar av BB-serier som visas på tekniska tabelldata. YH kan också producera andra föremål med olika trådar som NPT, BSPT, metriska, ORFS, JIC etc. Våra produkter är belagda med zink eller krom, mestadels före leverans.
√ Artikelnummer: BB (BSP Man 60 Degrees Seat med BSP Female 60 Degrees Cone Branch Tee)
√ Bra färg och glans. Alla adapterteor rengörs utan grum och orenheter
√ Vår fördel: Hög precision; konkurrenskraftiga priser; bra materialstyrt
√ Fraktperiod: FOB (Ningbo) och CIF (kundport) accepteras allmänt
√ MOQ: 300PCS för omproducerade produkter
BSP Hydraulisk utslagsdragning
Teknisk data tabell
| TRÅD | MÅTT | |||||
| DEL NR. | E | F | en | C | S1 | S2 |
| BB-02 | G1 / 8" X28 | G1 / 8" X28 | 19.8 | 5.5 | 11 | 14 |
| BB-04 | G1 / 4" X19 | G1 / 4" X19 | 25 | 5.5 | 14 | 19 |
| BB-06 | G3 / 8" X19 | G3 / 8" X19 | 26 | 6.5 | 17 | 22 |
| BB-08 | G1 / 2" X14 | G1 / 2" X14 | 30 | 8 | 22 | 27 |
| BB-12 | G3 / 4" X14 | G3 / 4" X14 | 40 | 11.5 | 27 | 32 |
| BB-16 | G1" X11 | G1" X11 | 43 | 11.5 | 33 | 41 |
| BB-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 59 | 12 | 44 | 50 |

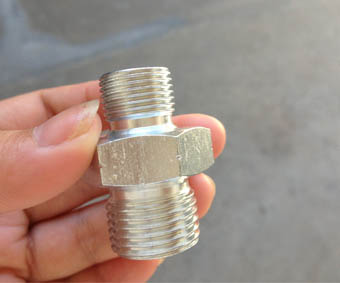

1B-serien i stället för BSP-hane 60 graders sätesbindade tätningsgängor har storlekar från 1/8 '' till 2 '' som generellt producerar föremål i YH Hydraulic. 1B adapterns beslag kommer till största delen i material av 45 kolstål. Men andra material som rostfritt stål eller mässing är acceptabla i vår fabrik. Dessa adapterdetaljer är färdiga med förzinkad eller förkromad.
√ Artikelnummer: 1B (BSP-manlig 60 grader sätesbindad försegling)
√ Typ: Rak (1B); 45 graders armbåge (1B4); 90 grader (1B9)
√ Färg: Vit; Gul; Silver
√ Storlekar: Visad på teknisk databord är populära föremål; andra om specifikationerna är tillgängliga.
√ Lager: De flesta föremål hålls som lagerprodukter för snabb leveranstid.
BSP Male Adapter Fittings Ritning
Teknisk data tabell
| TRÅD | MÅTT | |||||
| DEL NR. | E | F | en | B | S1 | L |
| 1B-02 | G1 / 8" X28 | G1 / 8" X28 | 10 | 10 | 14 | 26 |
| 1B-02-04 | G1 / 8" X28 | G1 / 4" X19 | 10 | 12 | 19 | 28 |
| 1B-02-06 | G1 / 8" X28 | G3 / 8" X19 | 10 | 13.5 | 22 | 31.5 |
| 1B-02-08 | G1 / 8" X28 | G1 / 2" X14 | 10 | 16 | 27 | 34 |
| 1B-04 | G1 / 4" X19 | G1 / 4" X19 | 12 | 12 | 19 | 30 |
| 1B-04-06 | G1 / 4" X19 | G3 / 8" X19 | 12 | 13.5 | 22 | 33 |
| 1B-04-08 | G1 / 4" X19 | G1 / 2" X14 | 12 | 16 | 27 | 36 |
| 1B-04-10 | G1 / 4" X19 | G5 / 8" X14 | 12 | 17.5 | 30 | 38.5 |
| 1B-06 | G3 / 8" X19 | G3 / 8" X19 | 13.5 | 13.5 | 22 | 35 |
| 1B-06-08 | G3 / 8" X19 | G1 / 2" X14 | 13.5 | 16 | 27 | 37.5 |
| 1B-06-10 | G3 / 8" X19 | G5 / 8" X14 | 13.5 | 17.5 | 30 | 40 |
| 1B-06-12 | G3 / 8" X19 | G3 / 4" X14 | 13.5 | 18.5 | 32 | 42 |
| 1B-08 | G1 / 2" X14 | G1 / 2" X14 | 16 | 16 | 27 | 40 |
| 1B-08-10 | G1 / 2" X14 | G5 / 8" X14 | 16 | 17.5 | 30 | 42.5 |
| 1B-08-12 | G1 / 2" X14 | G3 / 4" X14 | 16 | 18.5 | 32 | 44 |
| 1B-10 | G5 / 8" X14 | G5 / 8" X14 | 17.5 | 17.5 | 30 | 44 |
| 1B-10-12 | G5 / 8" X14 | G3 / 4" X14 | 17.5 | 18.5 | 32 | 46 |
| 1B-10-16 | G5 / 8" X14 | G1" X11 | 17.5 | 20.5 | 41 | 50 |
| 1B-12 | G3 / 4" X14 | G3 / 4" X14 | 18.5 | 18.5 | 32 | 47 |
| 1B-12-16 | G3 / 4" X14 | G1" X11 | 18.5 | 20.5 | 41 | 49 |
| 1B-12-20 | G3 / 4" X14 | G 1.1 / 4" X11 | 18.5 | 20.5 | 50 | 56 |
| 1B-16 | G1" X11 | G1" X11 | 20.5 | 20.5 | 41 | 53 |
| 1B-16-20 | G1" X11 | G 1.1 / 4" X11 | 20.5 | 20.5 | 50 | 57 |
| 1B-16-24 | G1" X11 | G 1.1 / 2" X11 | 20.5 | 23 | 55 | 60 |
| 1B-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 20.5 | 20.5 | 50 | 58 |
| 1B-20-24 | G 1.1 / 4" X11 | G 1.1 / 2" X11 | 20.5 | 23 | 55 | 61 |
| 1B-24 | G 1.1 / 2" X11 | G 1.1 / 2" X11 | 23 | 23 | 55 | 63 |
| 1B-24-32 | G 1.1 / 2" X11 | G2" X11 | 23 | 25.5 | 70 | 66 |
| 1B-32 | G2" X11 | G2" X11 | 25.5 | 25.5 | 70 | 69 |
Artikel 9B är istället för BSP-honkropp med 60 grader. Detta objekt är välkommet och mycket accepterat på grund av sin goda kvalitet och rimliga priser. YH tillverkar mer än 10000 typer av hydrauliska fittings och adaptrar, inklusive BSP, BSPT, UNF, NPT och metriska trådar. Vi är också villiga att erbjuda OEM-tjänster.
√ Artikelnummer: 9B (BSP Female 60 Degrees Cone Plug)
√ För försäljning: Kvalitetssäkring för både produkter och kundservice; Erbjuda förmånliga priser Miljövänlig teknik för att skydda jorden; OEM och ODM-tjänst tillgänglig
√ För kvalitet: Material under strikt kontroll när du använder; Produkter inspekterade 100% innan färdig; Produktionslinje testad av arbetsgrupp eller datatekniker vid bestämd period före packade och lastade produkters egenskaper och kvantiteter testas; QC tam i YH Hydraulic
√ Marknad: produkter som säljs till nordamerikanska Sydamerikan; Mellanöstern; Sydasien; Latinamerika mestadels
BSP Kvinna pluggar Ritning
Teknisk data tabell
| MÅTT | |||
| DEL NR. | TREDJE E | C | S1 |
| 9B-04 | G1 / 4" X19 | 5.5 | 17 |
| 9B-06 | G3 / 8" X19 | 6 | 22 |
| 9B-08 | G1 / 2" X14 | 7 | 27 |
| 9B-10 | G5 / 8" X14 | 8.5 | 27 |
| 9B-12 | G3 / 4" X14 | 9 | 32 |
| 9B-16 | G1" X11 | 11 | 38 |
| 9B-20 | G 1.1 / 4" X11 | 11 | 50 |
| 9B-24 | G 1.1 / 2" X11 | 12 | 55 |
| 9B-32 | G2" X11 | 15 | 70 |
1B4 adapterns beslag är 45 ° BSP hane 60 ° sitstyper som används ofta i anslutningarna till olika maskiner. En omfattande serie av adapterdelar är inblandade i YH-produktion, som kan uppfylla olika krav på anslutning. Universala trådtyper av beslag kan hittas och väljas i YH Hydraulic. Vänligen besök vår hemsida eller kontakta oss för detaljerade krav.
√ Artikelnummer: 1B4 (45 ° BSP Man 60 ° Sits)
√ Storlekar: 1/8 "till 2"; Andra storlekar eller skillnader kan också slutföras på vår fabrik
√ Gängtyp: BSP hane till BSP hane
√ Relaterad typ: rak typ (1B); 90 ° armbågstyp (1B9)
√ Gratis prover: tillgängliga för mindre än 5 st.
Industriella rördelar Drawing
Teknisk data tabell
| TRÅD | MÅTT | ||||
| DEL NR. | E | F | en | B | S1 |
| 1B4-02-04 | G1 / 8" X28 | G1 / 4" X19 | 22 | 22 | 14 |
| 1B4-04 | G1 / 4" X19 | G1 / 4" X19 | 22 | 22 | 14 |
| 1B4-04-06 | G1 / 4" X19 | G3 / 8" X19 | 22 | 22 | 17 |
| 1B4-06 | G3 / 8" X19 | G3 / 8" X19 | 22 | 22 | 17 |
| 1B4-06-08 | G3 / 8" X19 | G1 / 2" X14 | 27 | 27 | 22 |
| 1B4-08 | G1 / 2" X14 | G1 / 2" X14 | 27 | 27 | 22 |
| 1B4-08-12 | G1 / 2" X14 | G3 / 4" X14 | 33 | 33 | 27 |
| 1B4-10 | G5 / 8" X14 | G5 / 8" X14 | 27 | 27 | 22 |
| 1B4-10-12 | G5 / 8" X14 | G3 / 4" X14 | 33 | 33 | 27 |
| 1B4-12 | G3 / 4" X14 | G3 / 4" X14 | 33 | 33 | 27 |
| 1B4-12-16 | G3 / 4" X14 | G1" X11 | 37 | 37 | 33 |
| 1B4-16 | G1" X11 | G1" X11 | 37 | 37 | 33 |
| 1B4-16-20 | G1" X11 | G 1.1 / 4" X11 | 40 | 40 | 44 |
| 1B4-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 40 | 40 | 44 |
| 1B4-20-24 | G 1.1 / 4" X11 | G 1.1 / 2" X11 | 47 | 47 | 50 |
| 1B4-24 | G 1.1 / 2" X11 | G 1.1 / 2" X11 | 47 | 47 | 50 |
| 1B4-32 | G2" X11 | G2" X11 | 55 | 55 | 65 |
2B9 är istället för 90 ° BSP-hane 60 ° sits med BSP-hona 60 ° -kabeltrådsadaptrar. YH går för att bygga ett framgångsrikt företag som kan ge tillfredsställelse och tillväxt mot kunder, anställda och leverantörer. För produktdel förbättrar vi produktionsförmåga och kvalitetskontroll för internationell standard och bättre användning i hydrauliska maskiner.
√ Artikelnummer: 2B9 (trådtyp: 90 graders BSP hane 60 graders sits med BSP kvinnlig 60 graders kon)
√ Storlekar: tillhandahålls på teknisk databord som är standardiserade; kontakta vår försäljning för andra storlekar
√ Behandling: från materialkvalitetskontroll till färdiga produkter som packar i ordning
√ Färg: Vit; Gul; Silver (vanliga)
√ Leveranstid: enligt artiklar och kvantitet som krävs i tidigaste tid
BSP-armbågeanslutning Ritning
Teknisk data tabell
| TRÅD | MÅTT | |||||
| DEL NR. | E | F | en | C | S1 | S2 |
| 2B9-02 | G1 / 8" X28 | G1 / 8" X28 | 19.8 | 5.5 | 11 | 14 |
| 2B9-04 | G1 / 4" X19 | G1 / 4" X19 | 29 | 5.5 | 14 | 19 |
| 2B9-04-06 | G1 / 4" X19 | G3 / 8" X19 | 30 | 6.5 | 17 | 22 |
| 2B9-06 | G3 / 8" X19 | G3 / 8" X19 | 30 | 6.5 | 17 | 22 |
| 2B9-06-04 | G3 / 8" X19 | G1 / 4" X19 | 30 | 5.5 | 17 | 19 |
| 2B9-08 | G1 / 2" X14 | G1 / 2" X14 | 37 | 8 | 22 | 27 |
| 2B9-08-06 | G1 / 2" X14 | G3 / 8" X19 | 37 | 6.5 | 22 | 22 |
| 2B9-10 | G5 / 8" X14 | G5 / 8" X14 | 37 | 10.5 | 22 | 30 |
| 2B9-10-08 | G5 / 8" X14 | G1 / 2" X14 | 37 | 8 | 22 | 27 |
| 2B9-12 | G3 / 4" X14 | G3 / 4" X14 | 43 | 11.5 | 27 | 32 |
| 2B9-16 | G1" X11 | G1" X11 | 47 | 11.5 | 33 | 41 |
| 2B9-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 59 | 12 | 44 | 50 |
| 2B9-24 | G 1.1 / 2" X11 | G 1.1 / 2" X11 | 61 | 13 | 50 | 55 |
| 2B9-32 | G2" X11 | G2" X11 | 66 | 16 | 65 | 70 |
1BJ9 är en hydraulisk slangadapter med BSP han- och JIC-manuell trådtyp. YH Hydraulic tillhandahåller ett brett sortiment av adaptrar som är exakt tillverkade med användning av inte bara kolstål utan rostfritt stål. Finns i flera storlekar och specifikationer och överensstämmer med industriell kvalitet och funktionella standarder.
√ Artikelnummer: 1BJ9 (90 graders BSP hane 60 graders sits med JIC hane 74 graders kon)
√ Material: Kolstål # 45; Kolstål # 20; Rostfritt stål
√ Standarder: SAE J514; SAE J1453; DIN 2353; DIN3865 (populära)
√ Beläggning: zinkpläterad; nickelpläterad; förkromad; varmförzinkad
√ Leveranstid: med en vecka för lagerprodukter
√ Provtjänst: mindre än 5 PCS är gratis
BSP Hydrauliska Adaptrar Teckning
Teknisk data tabell
| TRÅD | MÅTT | ||||
| DEL NR. | E | F | en | B | S1 |
| 1BJ9-04 | G1 / 4" X19 | U7 / 16" X20 | 27 | 29 | 14 |
| 1BJ9-04-05 | G1 / 4" X19 | U1 / 2" X20 | 27 | 29 | 14 |
| 1BJ9-04-06 | G1 / 4" X19 | U9 / 16" X18 | 27 | 29 | 14 |
| 1BJ9-06 | G3 / 8" X19 | U9 / 16" X18 | 29 | 30 | 17 |
| 1BJ9-06-08 | G3 / 8" X19 | U3 / 4" X16 | 33 | 33 | 19 |
| 1BJ9-08 | G1 / 2" X14 | U3 / 4" X16 | 37 | 37 | 22 |
| 1BJ9-08-10 | G1 / 2" X14 | U7 / 8" X14 | 37 | 37 | 22 |
| 1BJ9-10 | G5 / 8" X14 | U7 / 8" X14 | 43 | 43 | 27 |
| 1BJ9-12 | G3 / 4" X14 | U1.1 / 16" X12 | 43 | 43 | 27 |
| 1BJ9-16 | G1" X11 | U1.5 / 16" X12 | 47 | 52 | 33 |
| 1BJ9-16-20 | G1" X11 | U1.5 / 8" X12 | 56 | 59 | 44 |
| 1BJ9-20 | G 1.1 / 4" X11 | U1.5 / 8" X12 | 59 | 56 | 44 |
| 1BJ9-24 | G 1.1 / 2" X11 | U1.7 / 8" X12 | 61 | 57 | 50 |
| 1BJ9-32 | G2" X11 | U2.1 / 2" X12 | 66 | 63 | 65 |
