British Fittings tillverkas med brittiska trådar som British Standard Pipe Parallel (BSPP) och British Standard Pipe Tapered (BSPT). Dessa tillbehör och adaptrar är vanligtvis förekommande på utrustning tillverkad i Storbritannien samt från några OEM-er i Europa. Metrisk beslag finns vanligare på fastlands-Europa-utrustning som tillverkas i sådana länder som Tyskland, Frankrike och Italien.
Att hitta rätt adaptrar kan vara extremt svårt, men det går inte att hitta rätt adaptrar för en maskin med metriska anslutningar. Det finns ingen tvekan om att utrustning och delar som kommer från hela dammen kan vara av högsta kvalitet, men att hitta rätt metrisk monteringskort kan vara nästan omöjligt.
Vi känner till adaptrar inifrån och ut, vilket förutom att vara tillverkare av standarddelar, vi är också en metriska adaptrar tillverkare. Om det finns en del som du behöver för din operation, kan du satsa på att vi har det.
Vi erbjuder ett brett sortiment av hydrauliska adaptrar, tillgängliga i BSP, BSPT, JIC, UNF, METRIC & ORFS, i storlekar från 1/8 till 2 ".
Vi kan erbjuda ett komplett utbud av Hydrauliska adaptrar, snälla du kontakta oss med dina krav om du inte kan hitta det du söker.
Svetsrördelar
1JT-adapterbeslag är JIC-manlig 74 ° -kon till BSPT-manstyper. Kompletterande storlekar på 1JT adapterfittings från 02 till 32 tillverkas och erbjuds för att möta en stor efterfrågan från anslutningen. Standardstorlekar visas nedan på teknisk databord. Vi kan tillverka med storlekar från kunder och design som krav.
√ Artikelnummer: 1JT (JIC-manlig 74 ° kon till BSPT-man)
√ Material: 45 kolstål; rostfritt stål; såsom krävs
√ Paketuppgifter: packade i plast, sedan i kartonger, sedan i lådor
√ Primär konkurrensfördelar: kvalitetsgodkännanden, priser, service
√ De viktigaste exportmarknaderna: USA, Kanada, Storbritannien, Mellanöstern, Sydasien, Europa
Svets rördelar Drawing
Teknisk data tabell
TRÅD | MÅTT | |||||
DEL NR. | E | F | en | B | S1 | L |
1JT-04-02 | U7 / 16" X20 | ZG1 / 8" X28 | 14 | 10 | 14 | 30 |
1JT-04 | U7 / 16" X20 | ZG1 / 4" X19 | 14 | 14 | 14 | 34 |
1JT-04-06 | U7 / 16" X20 | ZG3 / 8" X19 | 14 | 14 | 19 | 34 |
1JT-04-08 | U7 / 16" X20 | ZG1 / 2" X14 | 14 | 19 | 22 | 41.5 |
1JT-05-04 | U1 / 2" X20 | ZG1 / 4" X19 | 14 | 14 | 14 | 34 |
1JT-05-06 | U1 / 2" X20 | ZG3 / 8" X19 | 14 | 14 | 19 | 34 |
1JT-05-08 | U1 / 2" X20 | ZG1 / 2" X14 | 14 | 19 | 22 | 41.6 |
1JT-06-04 | U9 / 16" X18 | ZG1 / 4" X19 | 14 | 14 | 17 | 34 |
1JT-06 | U9 / 16" X18 | ZG3 / 8" X19 | 14 | 14 | 19 | 34 |
1JT-06-08 | U9 / 16" X18 | ZG1 / 2" X14 | 14 | 19 | 22 | 41 |
1JT-08-04 | U3 / 4" X16 | ZG1 / 4" X19 | 16.7 | 14 | 22 | 39 |
1JT-08-06 | U3 / 4" X16 | ZG3 / 8" X19 | 16.7 | 14 | 22 | 38 |
1JT-08 | U3 / 4" X16 | ZG1 / 2" X14 | 16.7 | 19 | 22 | 44 |
1JT-08-12 | U3 / 4" X16 | ZG3 / 4" X14 | 16.7 | 19.5 | 30 | 46 |
1JT-10-06 | U7 / 8" X14 | ZG3 / 8" X19 | 19.5 | 14 | 24 | 42 |
1JT-10-08 | U7 / 8" X14 | ZG1 / 2" X14 | 19.5 | 19 | 24 | 47 |
1JT-10-12 | U7 / 8" X14 | ZG3 / 4" X14 | 19.5 | 19.5 | 30 | 48 |
1JT-12-08 | U1.1 / 16" X12 | ZG1 / 2" X14 | 22 | 19 | 30 | 50 |
1JT-12 | U1.1 / 16" X12 | ZG3 / 4" X14 | 22 | 19.5 | 30 | 50 |
1JT-12-16 | U1.1 / 16" X12 | ZG1" X11 | 22 | 24 | 36 | 57 |
1JT-12-20 | U1.1 / 16" X12 | ZG1.1 / 4" X11 | 22 | 25 | 46 | 60.2 |
1JT-16-12 | U1.5 / 16" X12 | ZG3 / 4" X14 | 23 | 19.5 | 36 | 53 |
1JT-16 | U1.5 / 16" X12 | ZG1" X11 | 23 | 24 | 36 | 58 |
1JT-16-20 | U1.5 / 16" X12 | ZG1.1 / 4" X11 | 23 | 25 | 46 | 61 |
1JT-16-24 | U1.5 / 16" X12 | ZG1.1 / 2" X11 | 23 | 25 | 50 | 64 |
1JT-20-16 | U1.5 / 8" X12 | ZG1" X11 | 24.5 | 24 | 46 | 62 |
1JT-20 | U1.5 / 8" X12 | ZG1.1 / 4" X11 | 24.5 | 25 | 46 | 63 |
1JT-24 | U1.7 / 8" X12 | ZG1.1 / 2" X11 | 27.5 | 25 | 50 | 69 |
1JT-24-32 | U1.7 / 8" X12 | ZG2" X11 | 27.5 | 29 | 70 | 74 |
1JT-32 | U2.1 / 2" X12 | ZG2" X11 | 34 | 29 | 70 | 81 |
British Standard Slang Adapters
Artikel 5B är BSP-hane 60 graders sätesbindad tätning med BSP-honsträngar. 5B-serie adapterbeslag är populära att sälja i YH Hydraulic. YH erbjuder en rad olika BSP-adaptrar för att slutföra din anslutning. Adaptrar finns i mässing, formbar järn, smidd och rostfritt stål. Ett brett urval av denna rad adaptrar finns i lager på YH.
√ Artikelnummer: 5B (BSP manlig 60 graders sätesbindad tätning med BSP-kvinnliga trådar)
√ 5B typ: Straight; ena sidan BSP hane, den andra BSP hona
√ 5B fördel: Löfte kvalitet; Eaton standard; Rimliga priser
√ Användning: Enkel att installera och koppla från
√ OEM service: tillgänglig
British Standard Slang Adapters Drawing
Teknisk data tabell
TRÅD | MÅTT | ||||
DEL NR. | E | F | en | S1 | L |
5B-02-04 | G1 / 8" X28 | G1 / 4" X19 | 10 | 19 | 28 |
5B-04-02 | G1 / 4" X19 | G1 / 8" X28 | 12 | 19 | 30 |
5B-04 | G1 / 4" X19 | G1 / 4" X19 | 12 | 19 | 30 |
5B-04-06 | G1 / 4" X19 | G3 / 8" X19 | 12 | 22 | 32 |
5B-06-04 | G3 / 8" X19 | G1 / 4" X19 | 13.5 | 22 | 33.5 |
5B-06 | G3 / 8" X19 | G3 / 8" X19 | 13.5 | 22 | 33.5 |
5B-06-08 | G3 / 8" X19 | G1 / 2" X14 | 13.5 | 27 | 33.5 |
5B-08-06 | G1 / 2" X14 | G3 / 8" X19 | 16 | 27 | 36 |
5B-08 | G1 / 2" X14 | G1 / 2" X14 | 16 | 27 | 36 |
5B-08-10 | G1 / 2" X14 | G5 / 8" X14 | 16 | 30 | 42 |
5B-08-12 | G1 / 2" X14 | G3 / 4" X14 | 16 | 32 | 40 |
5B-10-08 | G5 / 8" X14 | G1 / 2" X14 | 17.5 | 30 | 44 |
5B-12-08 | G3 / 4" X14 | G1 / 2" X14 | 18.5 | 32 | 43 |
5B-12 | G3 / 4" X14 | G3 / 4" X14 | 18.5 | 32 | 42.5 |
5B-12-16 | G3 / 4" X14 | G1" X11 | 18.5 | 41 | 52.5 |
5B-16-12 | G1" X11 | G3 / 4" X14 | 20.5 | 41 | 54.5 |
5B-16 | G1" X11 | G1" X11 | 20.5 | 41 | 54.5 |
5B-16-20 | G1" X11 | G 1.1 / 4" X11 | 20.5 | 50 | 37.5 |
5B-20-16 | G 1.1 / 4" X11 | G1" X11 | 20.5 | 50 | 57.5 |
5B-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 20.5 | 50 | 56.5 |
5B-20-24 | G 1.1 / 4" X11 | G 1.1 / 2" X11 | 20.5 | 55 | 57.5 |
5B-24 | G 1.1 / 2" X11 | G 1.1 / 2" X11 | 23 | 55 | 60 |
5B-32-24 | G2" X11 | G 1.1 / 2" X11 | 23 | 70 | 60 |
5B-32 | G2" X11 | G2" X11 | 25.5 | 70 | 62.5 |
BSPT Male Connector
1T4 adapterbeslag är 45 ° BSPT-manstyper. Storlekar från 02 till 32 tillverkas vanligtvis i vår fabrik. 1T4 adapterfittings kommer i material av mjukt stål vilket också är känt som 20 kolstål. 1T4 adapterbeslag är smidda typer och färdiga med CNC-maskiner så att hög precision och önskad tolerans kontrolleras.
√ Artikelnummer: 1T4 (45 ° BSPT-man)
√ Ursprungsort: Zhejiang, Kina (fastlandet)
√ Material: 45 Kolstål; Malt stål; Rostfritt stål
√ Paketdetaljer: Nylonplast + Korrugerad kartong + Multipel plywoodväska
√ Leveranstid: mindre än 7 dagar för lagervaror; mindre än 40 dagar för en order, oavsett om den är liten eller stor
√ Leveransport: Ningbo (närmaste); Shanghai; guangzhou; etc.
BSPT Male Connector Drawing
Teknisk data tabell
TRÅD | MÅTT | ||||
DEL NR. | E | F | en | B | S1 |
1T4-02 | ZG1 / 8" X28 | ZG1 / 8" X28 | 19 | 21 | 11 |
1T4-04 | ZG1 / 4" X19 | ZG1 / 4" X19 | 22 | 27 | 14 |
1T4-06 | ZG3 / 8" X19 | ZG3 / 8" X19 | 22 | 29 | 17 |
1T4-08 | ZG1 / 2" X14 | ZG1 / 2" X14 | 27 | 37 | 22 |
1T4-12 | ZG3 / 4" X14 | ZG3 / 4" X14 | 33 | 43 | 27 |
1T4-16 | ZG1" X11 | ZG1" X11 | 37 | 47 | 33 |
1T4-20 | ZG1.1 / 4" X11 | ZG1.1 / 4" X11 | 40 | 56 | 44 |
1T4-24 | ZG1.1 / 2" X11 | ZG1.1 / 2" X11 | 47 | 57 | 50 |
1T4-32 | ZG2" X11 | ZG2" X11 | 55 | 63 | 65 |
BSPT kvinnlig utslagsplats
GT-adapteranslutningar är BSPT-t-shirt, som är tillverkade från 02 till 32. GT-adapterbeslag kommer i material av mjukt stål som är 20 kolstål. GT-adapterbeslag är smidda typer och tillverkas av CNC-maskiner för att säkerställa hög precision och rätt tolerans.
√ Artikelnummer: GT (BSPT Female Tee)
√ Storlekar: från 02 till 32 som är standardprodukter som produceras
√ MOQ: 300pcs ett föremål för återproducerade varor.
√ Beläggning: vit zinkpläterad; gula zinkpläterade; förkromad; nickelpläterad
√ Leveranstid: mindre än 30 dagar för en order stor eller liten.
BSPT kvinnlig tecknad ritning
Teknisk data tabell
MÅTT | |||
DEL NR. | TREDJE E | en | S1 |
GT-02 | ZG1 / 8" X28 | 20 | 14 |
GT-04 | ZG1 / 4" X19 | 21 | 17 |
GT-06 | ZG3 / 8" X19 | 25 | 22 |
GT-08 | ZG1 / 2" X14 | 29 | 27 |
GT-12 | ZG3 / 4" X14 | 34 | 33 |
GT-16 | ZG1" X11 | 40 | 41 |
GT-20 | ZG1.1 / 4" X11 | 52 | 54 |
GT-24 | ZG1.1 / 2" X11 | 50 | 56 |
GT-32 | ZG2" X11 | 63 | 68 |
Rakadapter
1BT adapterfästen är BSP-manlig 60 graders sätesbindad tätning till BSPT-han. Kompletta storlekar från 02 till 32 kan väljas från YH-lager. Adapterfittings tillverkas av bra materialkvalitet och av CNC-maskiner för att kontrollera exakt precision. YH erbjuder en bred rad adapterdelar. Var god och besök vår hemsida eller kontakta oss för eventuella produkters krav.
√ Artikelnummer: 1BT (BSP Hane 60 ° Sits Bonded Seal to BSPT Male)
√ Försäljningspunkter: kvalitetssäkring både för våra produkter och tjänster; gynnsamma priser miljövänlig teknik; OEM och ODM-tjänster som tillhandahålls
√ Eftermarknad: tillgänglig
√ MOQ service: 300PCS för ett objekt om det behövs, inga gränser för lagerprodukter
√ Leveranstid: mindre än 20 dagar efter erhåller insättningen
Rakadapterteckning
Teknisk data tabell
TRÅD | MÅTT | |||||
DEL NR. | E | F | en | B | S1 | L |
1BT-02 | G1 / 8" X28 | R1 / 8" X28 | 10 | 10 | 14 | 26 |
1BT-02-04 | G1 / 8" X28 | R1 / 4" X19 | 10 | 14 | 14 | 30 |
1BT-04 | G1 / 4" X19 | R1 / 4" X19 | 12 | 14 | 19 | 32 |
1BT-04-02 | G1 / 4" X19 | R1 / 8" X28 | 12 | 10 | 19 | 28 |
1BT-04-06 | G1 / 4" X19 | R3 / 8" X19 | 12 | 14 | 19 | 32 |
1BT-06 | G3 / 8" X19 | R3 / 8" X19 | 13.5 | 14 | 22 | 35 |
1BT-06-04 | G3 / 8" X19 | R1 / 4" X19 | 13.5 | 14 | 22 | 35 |
1BT-06-08 | G3 / 8" X19 | R1 / 2" X14 | 13.5 | 19 | 22 | 41 |
1BT-08 | G1 / 2" X14 | R1 / 2" X14 | 16 | 19 | 27 | 45 |
1BT-08-06 | G1 / 2" X14 | R3 / 8" X19 | 16 | 14 | 27 | 40 |
1BT-08-12 | G1 / 2" X14 | R3 / 4" X14 | 16 | 19.5 | 27 | 45 |
1BT-10-08 | G5 / 8" X14 | R1 / 2" X14 | 17.5 | 19 | 30 | 45 |
1BT-10-12 | G5 / 8" X14 | R3 / 4" X14 | 17.5 | 19.5 | 30 | 47 |
1BT-12 | G3 / 4" X14 | R3 / 4" X14 | 18.5 | 19.5 | 32 | 48 |
1BT-12-08 | G3 / 4" X14 | R1 / 2" X14 | 18.5 | 19 | 32 | 47 |
1BT-12-16 | G3 / 4" X14 | R1" X11 | 18.5 | 24 | 36 | 53 |
1BT-16 | G1" X11 | R1" X11 | 20.5 | 24 | 41 | 58 |
1BT-16-12 | G1" X11 | R3 / 4" X14 | 20.5 | 19.5 | 41 | 53 |
1BT-16-20 | G1" X11 | R1.1 / 4" X11 | 20.5 | 25 | 46 | 59 |
1BT-20 | G 1.1 / 4" X11 | R1.1 / 4" X11 | 20.5 | 25 | 50 | 62 |
1BT-20-16 | G 1.1 / 4" X11 | R1" X11 | 20.5 | 24 | 50 | 61 |
1BT-20-24 | G 1.1 / 4" X11 | R1.1 / 2" X11 | 20.5 | 25 | 50 | 62 |
1BT-24 | G 1.1 / 2" X11 | R1.1 / 2" X11 | 23 | 25 | 55 | 65 |
1BT-24-16 | G 1.1 / 2" X11 | R1" X11 | 23 | 24 | 55 | 61 |
1BT-24-20 | G 1.1 / 2" X11 | R1.1 / 4" X11 | 23 | 25 | 55 | 65 |
1BT-24-32 | G 1.1 / 2" X11 | R2" X11 | 23 | 29 | 65 | 69 |
1BT-32 | G2" X11 | R2" X11 | 25.5 | 29 | 70 | 72 |
1BT-32-24 | G2" X11 | R1.1 / 2" X11 | 25.5 | 25 | 70 | 68 |
Industriella rördelar
1B4 adapterns beslag är 45 ° BSP hane 60 ° sitstyper som används ofta i anslutningarna till olika maskiner. En omfattande serie av adapterdelar är inblandade i YH-produktion, som kan uppfylla olika krav på anslutning. Universala trådtyper av beslag kan hittas och väljas i YH Hydraulic. Vänligen besök vår hemsida eller kontakta oss för detaljerade krav.
√ Artikelnummer: 1B4 (45 ° BSP Man 60 ° Sits)
√ Storlekar: 1/8 "till 2"; Andra storlekar eller skillnader kan också slutföras på vår fabrik
√ Gängtyp: BSP hane till BSP hane
√ Relaterad typ: rak typ (1B); 90 ° armbågstyp (1B9)
√ Gratis prover: tillgängliga för mindre än 5 st.

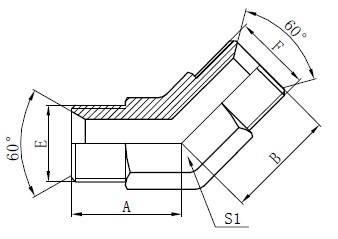

Industriella rördelar Drawing
Teknisk data tabell
TRÅD | MÅTT | ||||
DEL NR. | E | F | en | B | S1 |
1B4-02-04 | G1 / 8" X28 | G1 / 4" X19 | 22 | 22 | 14 |
1B4-04 | G1 / 4" X19 | G1 / 4" X19 | 22 | 22 | 14 |
1B4-04-06 | G1 / 4" X19 | G3 / 8" X19 | 22 | 22 | 17 |
1B4-06 | G3 / 8" X19 | G3 / 8" X19 | 22 | 22 | 17 |
1B4-06-08 | G3 / 8" X19 | G1 / 2" X14 | 27 | 27 | 22 |
1B4-08 | G1 / 2" X14 | G1 / 2" X14 | 27 | 27 | 22 |
1B4-08-12 | G1 / 2" X14 | G3 / 4" X14 | 33 | 33 | 27 |
1B4-10 | G5 / 8" X14 | G5 / 8" X14 | 27 | 27 | 22 |
1B4-10-12 | G5 / 8" X14 | G3 / 4" X14 | 33 | 33 | 27 |
1B4-12 | G3 / 4" X14 | G3 / 4" X14 | 33 | 33 | 27 |
1B4-12-16 | G3 / 4" X14 | G1" X11 | 37 | 37 | 33 |
1B4-16 | G1" X11 | G1" X11 | 37 | 37 | 33 |
1B4-16-20 | G1" X11 | G 1.1 / 4" X11 | 40 | 40 | 44 |
1B4-20 | G 1.1 / 4" X11 | G 1.1 / 4" X11 | 40 | 40 | 44 |
1B4-20-24 | G 1.1 / 4" X11 | G 1.1 / 2" X11 | 47 | 47 | 50 |
1B4-24 | G 1.1 / 2" X11 | G 1.1 / 2" X11 | 47 | 47 | 50 |
1B4-32 | G2" X11 | G2" X11 | 55 | 55 | 65 |
Hydrauliska pluggar
4B adapteranslutningar är BSP-hane 60 ° -säte eller bundna tätningspluggtyper. YH är en professionell tillverkare av hydrauliska rördelar. Vi har stor erfarenhet av tillverkning av brittiska hydrauliska rördelar. Utrustad med avancerade CNC-maskiner och bemannad med erfarna arbetare använder vi statistisk teknisk analys för att säkerställa exakt kvalitet på adapterns beslag.
√ Artikelnummer: 4B (BSP-manlig 60 ° sits eller bindad tätningsplugg)
√ Storlekar: från 02 till 32 är mycket involverade i vår produktion
√ Material: kolstål; rostfritt stål; mässing
√ Provpolicy: mindre än 5 st är gratis för att kontrollera kvaliteten
√ Betalningsperiod: 100% TT i förväg (för små order); 30% TT i förskott, 70% TT före leverans eller mot lastförteckning; Betalningsbrevet finns också tillgängligt
Hydrauliska pluggar Ritning
Teknisk data tabell
MÅTT | ||||
DEL NR. | TREDJE E | C | S1 | S2 |
4B-02 | G1 / 8" X28 | 10 | 14 | 16 |
4B-04 | G1 / 4" X19 | 12 | 19 | 18 |
4B-06 | G3 / 8" X19 | 13.5 | 22 | 21 |
4B-08 | G1 / 2" X14 | 16 | 27 | 24 |
4B-10 | G5 / 8" X14 | 17.5 | 30 | 27 |
4B-12 | G3 / 4" X14 | 18.5 | 32 | 28 |
4B-16 | G1" X11 | 20.5 | 41 | 32 |
4B-20 | G 1.1 / 4" X11 | 20.5 | 50 | 37 |
4B-24 | G 1.1 / 2" X11 | 23 | 55 | 40 |
4B-32 | G2" X11 | 25.5 | 70 | 43 |
BSP kvinnlig armbågeadapter
3B9 adapterfittings är 90 grader BSP kvinnlig 60 graders kon typ. YH Hydraulic erbjuder en omfattande serie BSP-adapterdelar för att slutföra din anslutning. Armaturer finns i mässing, formbar järn, smidd och rostfritt stål. Ett brett urval av denna adapteradapter finns på lager hos YH Hydraulic.
√ Artikelnummer: 3B9 (90 ° BSP Kvinna 60 ° Cone)
√ Storlekar: från G1 / 8 "till G2" finns på vår fabrik
√ Märke: YH; produktionsstandard är Winner samma som Eaton
√ Tillämpning: Olja, kemikalier, maskiner, elkraft, varvsindustrin, papperstillverkning, konstruktion etc.
√ Testning: En liten mängd kommer att sättas in i testet innan hela beställningen levereras.
BSP Kvinna Elbow Adapter Ritning
Teknisk data tabell
E | MÅTT | |||
DEL NR. | TREDJE E | C | S1 | S2 |
3B9-02 | G1 / 8" X28 | 5.5 | 11 | 14 |
3B9-04 | G1 / 4" X19 | 5.5 | 11 | 19 |
3B9-06 | G3 / 8" X19 | 6.5 | 17 | 22 |
3B9-08 | G1 / 2" X14 | 8 | 19 | 27 |
3B9-10 | G5 / 8" X14 | 10.5 | 22 | 30 |
3B9-12 | G3 / 4" X14 | 11.5 | 27 | 32 |
3B9-16 | G1" X11 | 11.5 | 33 | 41 |
3B9-20 | G 1.1 / 4" X11 | 12 | 44 | 50 |
3B9-24 | G 1.1 / 2" X11 | 13 | 50 | 55 |
3B9-32 | G2" X11 | 16 | 65 | 70 |
